CMake控制台命令核心操作¶

Ubuntu下安装CMake¶

在Ubuntu中，输入以下命令安装CMake：

1

sudo apt install cmake

安装完成后可以使用下面的命令验证CMake是否安装成功：

1

cmake --version

如果安装成功，会提示类似下面的版本信息：

1
2
3

cmake version 3.28.3

CMake suite maintained and supported by Kitware (kitware.com/cmake).

CMake介绍¶

CMake（Cross-platform Make）是一个开源的构建系统，由Kitware公司开发和维护。它不直接构建程序，而是生成标准的构建文件（如Makefile、Visual Studio项目文件等），然后使用平台原生的构建工具进行实际的编译和链接

CMake从构建到可执行程序¶

创建一个hello_world目录，在该目录中编写main.cpp和CMakeLists.txt，目录结构如下：

1
2
3

.
├── CMakeLists.txt
└── main.cpp

在CMake中，CMakeLists.txt是一个项目中的配置文件，由程序员手动编写，是使用CMake进行构建时需要查找的文件，所以在使用构建命令时，命令执行的目录或者手动指定的目录中一定要有CMakeLists.txt文件

在main.cpp中编写打印hello world的语句，在CMakeLists.txt中编写下面的内容：

1
2
3
4
5
6
7
8

# 设置最低要求版本
cmake_minimum_required(VERSION 3.18)

# 设置项目名称
project(hello_world)

# 添加构建目标
add_executable(main main.cpp)

基于CMakeLists.txt的内容，下面做简单的介绍：

1. 设置最低要求版本：这个版本的设置可以通过cmake_minimum_required进行，VERSION关键字不能遗漏，3.18表示版本号，本次项目中会使用3.18版本的部分新特性，所以使用该版本。之所以要设置最低版本，是因为CMake是一个不断迭代的工具（目前最新4.x，历史有3.x），不同版本可能会引入新的语法、命令、模块或行为变更。如果项目中使用了高版本CMake才支特的特性（例如特定的函数、生成器表达式、目标属性等），而用户本地安装的CMake版本低于项目要求的版本，就会出现报错并提示最低要求的CMake版本，否则正常执行后续流程
2. 设置项目名称：这个项目名称通过project进行，其中的hello_world就是项目名称，可以自行决定
3. 添加构建目标：在CMake中，“目标（Target）”代表了一个需要被生成的实体，如可执行文件、静态库/动态库等，和Makefile里的目标是一个意思，他是现在CMake里最核心的3个概念之一

接着，在hello_world目录所在的路径下执行CMake的构建命令生成Makefile，这一步有两种构建方式：

1. 源文件所在目录原地构建（源内构建）：直接在源文件所在目录下执行CMake构建命令
2. 源文件所在目录外地构建（源外构建）：单独创建一个构建目录，在该构建目录中执行CMake构建命令

CMake构建命令有三种写法，根据官方文档的提示如下：

1
2
3

cmake [options] <path-to-source>
cmake [options] <path-to-existing-build>
cmake [options] -S <path-to-source> -B <path-to-build>

第一种方式和第二种方式都属于源内构建，二者不同的是，第一种方式是基于CMakeLists.txt文件进行构建，第二种方式是基于CMakeCache.txt文件进行构建

第三种方式属于源外构建，其中-S后面指定CMakeLists.txt文件所在的目录，-B表示自动生成文件所在的目录

下面是两种构建方式演示：

1
2

# 当前目录./中存在CMakeLists.txt文件
cmake ./

1
2
3
4
5
6
7

.
├── CMakeCache.txt
├── CMakeFiles/*
├── cmake_install.cmake
├── CMakeLists.txt
├── main.cpp
└── Makefile

1
2
3
4

.
├── build
├── CMakeLists.txt
└── main.cpp

1
2

# 当前目录下存在CMakeLists.txt，生成的文件放置在当前目录下的build目录
cmake -S ./ -B ./build

1
2
3
4

.
├── build/*
├── CMakeLists.txt
└── main.cpp

可以看到源外构建生成的目录不会影响到源文件所在的目录，这样可以保证源文件目录的整洁，所以官方推荐源外构建

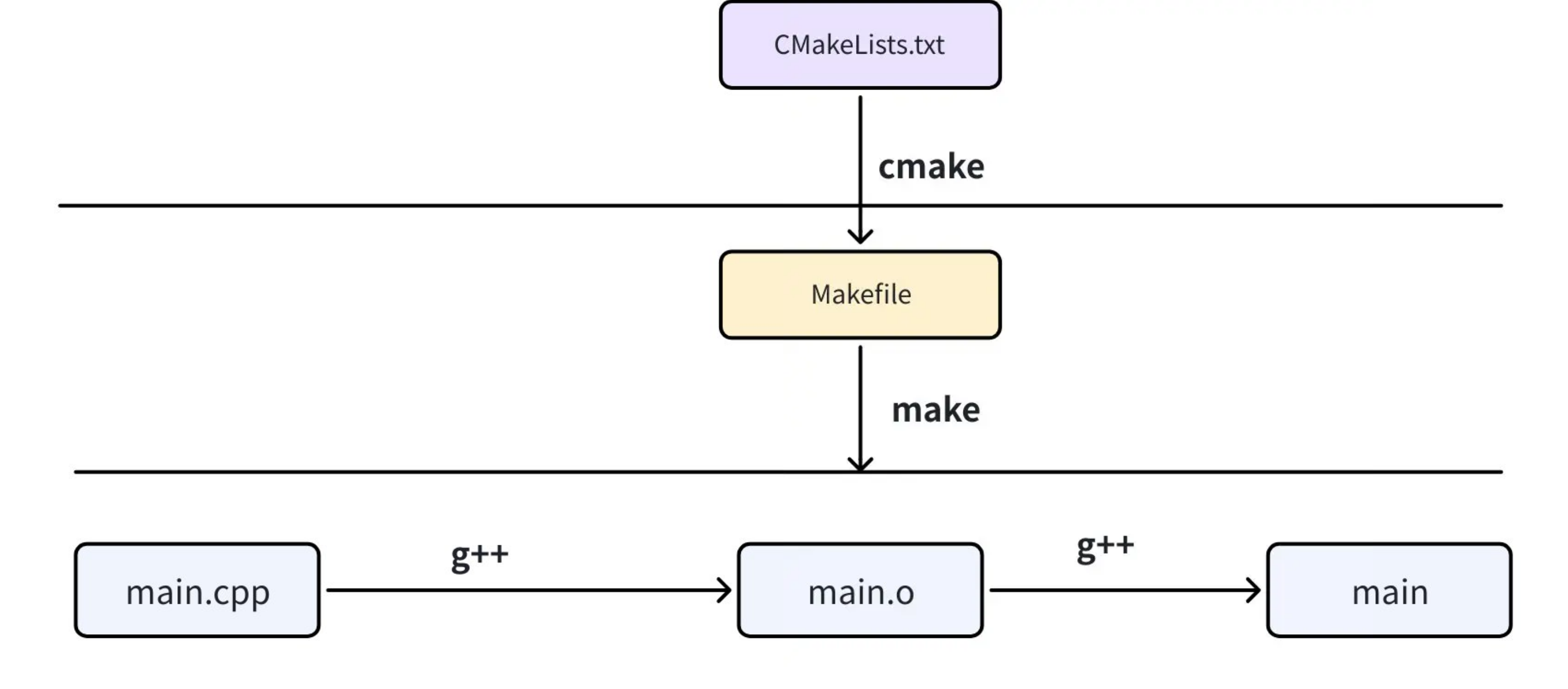

不论是哪种构建方式，最后都会基于CMakeLists.txt生成一个Makefile文件，在Makefile文件所在目录下执行make命令即可获得编译后的可执行程序，接下来运行可执行程序即可看到执行结果。可以得出CMake从构建到获得执行程序的整个流程如下：

在CMakeCache.txt所在的目录也可以使用下面的命令生成可执行程序：

1

cmake --build .

在CMakeCache.txt中存在一行：

1

CMAKE_MAKE_PROGRAM:FILEPATH=/usr/bin/gmake

这一行就是执行cmake --build命令实际执行的程序，而/usr/bin/gmake实际上是一个软链接，指向的正是make：

1

lrwxrwxrwx 1 root root 4  4月  9  2024 /usr/bin/gmake -> make*

CMake从构建到打包基本流程¶

基本介绍与配置准备¶

使用CMake构建一个工程基本流程如下：

sequenceDiagram
    participant IDE as IDE
    participant Dev as 开发工程师
    participant CMake1 as CMake(配置)
    participant CMake2 as CMake(生成)
    participant Make as make
    participant CTest as CTest
    participant Install as Install
    participant CPack as CPack

    IDE->>Dev: 编写工程代码
    Dev->>CMake1: CMakeLists.txt + Code

    Note over CMake1: 配置阶段
    CMake1->>CMake1: 配置检测
    CMake1->>CMake1: 自动检测
    CMake1->>CMake1: 查找依赖

    Note over CMake2: 生成阶段
    CMake1->>CMake2: 配置完成
    CMake2->>Make: Makefile

    Note over Make: 编译链接阶段
    Make->>Make: 编译链接
    Make->>CTest: exe so

    Note over CTest: 测试阶段
    CTest->>CTest: 测试
    CTest->>Install: 测试结果

    Note over Install: 安装阶段
    Install->>Install: 安装软件
    Install->>CPack: exe so

    Note over CPack: 打包阶段
    CPack->>CPack: 打包
    CPack->>CPack: 网络分发/startup

根据上面的过程，创建一个目录cmake_tools，在该目录下创建main.cpp和CMakeLists.txt文件，两个文件的内容分别如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

#include <iostream>
#include <cassert>

int main()
{
    assert(1 + 2 == 3);
    // assert(1 + 2 == 4);
    std::cout << "测试通过" << "\n";

    return 0;
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

cmake_minimum_required(VERSION 3.18)
project(cmake_tools)
add_executable(main main.cpp)

# 集成单元测试
include(CTest)
add_test(NAME test_add COMMAND main)

# 本地安装
include(GNUInstallDirs) # GNU标准安装路径
install(TARGETS main) # 将main程序安装到GNU标准安装路径

# 打包
include(CPack)

在CMakeLists.txt中，除了前一节提到的三个配置以外，新增了三个配置，分别表示：

1. 使用CMake官方提供的单元测试工具CTest，使用include引入CTest，使用add_test指定测试名称和测试的命令，本次将main.cpp作为测试程序，所以使用main.cpp生成的可执行程序作为测试程序
2. 将程序安装到指定目录，安装使用install，其中main表示待安装的程序，而为了统一安装路径，一般用CMake标准路径，即GNUInstallDirs，使用include引入该路径配置。在Linux下，该路径默认为/usr/local/bin
3. 使用CMake官方提供的打包工具CPack，使用include引入CPack

使用源外构建在当前目录中的build中生成文件

使用CTest单元测试¶

在build目录所在的路径下执行下面的命令进行单元测试：

1

ctest

执行结果如下：

1
2
3
4
5
6
7

Test project /home/epsda/CmakeLearning_code/cmake_tools/build
    Start 1: test_add
1/1 Test #1: test_add .........................   Passed    0.00 sec

100% tests passed, 0 tests failed out of 1

Total Test time (real) =   0.01 sec

在输出结果中，Start 1: test_add和Test #1: test_add中的test_add都是在CMakeLists.txt文件中add_test的NAME值。同时，测试会在build目录中生成Testing目录，其中LastTest.log文件记录着最近的测试日志

如果取消注释assert(1 + 2 == 4);并重新构建项目运行测试可以看到下面的结果：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

Test project /home/epsda/CmakeLearning_code/cmake_tools/build
    Start 1: test_add
1/1 Test #1: test_add .........................Subprocess aborted***Exception:   1.15 sec

0% tests passed, 1 tests failed out of 1

Total Test time (real) =   1.15 sec

The following tests FAILED:
          1 - test_add (Subprocess aborted)
Errors while running CTest
Output from these tests are in: /home/epsda/CmakeLearning_code/cmake_tools/build/Testing/Temporary/LastTest.log

对应的可以在LastTest.log看到测试错误的日志，注意这个日志是覆盖写，即每一次执行测试都会清空上一次的日志

除了执行上面的命令可以进行单元测试以外，还可以使用下面的命令：

1

make test

执行结果与直接执行ctest结果一样，实际上这一点是因为在Makefile中关于test的伪目标对应的依赖关系使用的就是ctest：

1
2
3
4

test:
    @$(CMAKE_COMMAND) -E cmake_echo_color "--switch=$(COLOR)" --cyan "Running tests..."
    /usr/bin/ctest --force-new-ctest-process $(ARGS)
.PHONY : test

之所以可以通过ctest找到测试程序，原因就在于生成的CTestTestfile.cmake文件中的定义：

1

add_test(test_add "/home/epsda/CmakeLearning_code/cmake_tools/build/main")

一旦运行ctest，就会通过这一行去查找可执行程序并执行

使用安装命令进行程序安装¶

安装当前临时构建目录build中的可执行程序到指定的目录中，可以在build目录所在路径使用下面的命令：

1
2

cmake --install .
# 也可以使用make install，效果一致

但是，如果是普通用户直接执行该命令会出现权限不足的问题，这是因为GNUInstallDirs中对于Linux来说默认配置的路径是/usr/local/bin，这个目录只有root可以直接进入，所以普通用户需要加sudo：

1
2

sudo cmake --install .
# 也可以使用sudo make install，效果一致

输出的结果如下：

1
2

-- Install configuration: ""
-- Installing: /usr/local/bin/main

那么为什么执行sudo make install会得到同样的效果呢？实际上也是因为Makefile中关于install伪目标的依赖关系：

1
2
3
4

install: preinstall
    @$(CMAKE_COMMAND) -E cmake_echo_color "--switch=$(COLOR)" --cyan "Install the project..."
    /usr/bin/cmake -P cmake_install.cmake
.PHONY : install

在CMake中，执行cmake --install <dir>命令时实际上执行的是脚本命令，而-P选项就表示执行指定的脚本，cmake_install.cmake就是安装时执行的脚本

执行安装命令后可以看到当前项目会生成一个install_manifest.txt的文件，其中的内容就是安装的程序清单：

1

/usr/local/bin/main

使用CPack进行打包¶

要进行安装可以在build目录中执行下面的命令：

1

cpack

执行结果如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

CPack: Create package using STGZ
CPack: Install projects
CPack: - Run preinstall target for: cmake_tools
CPack: - Install project: cmake_tools []
CPack: Create package
CPack: - package: /home/epsda/CmakeLearning_code/cmake_tools/build/cmake_tools-0.1.1-Linux.sh generated.
CPack: Create package using TGZ
CPack: Install projects
CPack: - Run preinstall target for: cmake_tools
CPack: - Install project: cmake_tools []
CPack: Create package
CPack: - package: /home/epsda/CmakeLearning_code/cmake_tools/build/cmake_tools-0.1.1-Linux.tar.gz generated.
CPack: Create package using TZ
CPack: Install projects
CPack: - Run preinstall target for: cmake_tools
CPack: - Install project: cmake_tools []
CPack: Create package
CPack: - package: /home/epsda/CmakeLearning_code/cmake_tools/build/cmake_tools-0.1.1-Linux.tar.Z generated.

在当前的构建目录下就会多出四个文件：

1
2
3
4

cmake_tools-0.1.1-Linux.sh
cmake_tools-0.1.1-Linux.tar.gz
cmake_tools-0.1.1-Linux.tar.Z
install_manifest.txt

同时还会多出一个临时安装目录：_CPack_Packages

其中，.tar.gz和tar.z文件就是两个用于分发的压缩包，而install_manifest.txt表示安装的程序

而压缩包的命名和压缩包的格式在CPackConfig.cmake文件中可以看到定义：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

# 生成的压缩包后缀
set(CPACK_GENERATOR "STGZ;TGZ;TZ")
# 压缩包文件名称
set(CPACK_PACKAGE_FILE_NAME "cmake_tools-0.1.1-Linux")

# 包文件名称
set(CPACK_PACKAGE_NAME "cmake_tools")
# 版本组合
set(CPACK_PACKAGE_VERSION "0.1.1")
set(CPACK_PACKAGE_VERSION_MAJOR "0")
set(CPACK_PACKAGE_VERSION_MINOR "1")
set(CPACK_PACKAGE_VERSION_PATCH "1")
# 系统名称
set(CPACK_SYSTEM_NAME "Linux")

需要注意的是，如果在CMakeLists.txt中正确配置了install指令，那么CPack可以独立工作，无需手动执行cmake --install <dir>命令。如果是先手动执行cmake --install <dir>命令，再执行cpack，此时会出现权限不足问题：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

CPack: Create package using STGZ
CPack: Install projects
CPack: - Run preinstall target for: cmake_tools
CPack: - Install project: cmake_tools []
CMake Error at /home/epsda/CmakeLearning_code/cmake_tools/build/cmake_install.cmake:69 (file):
  file failed to open for writing (Permission denied):

    /home/epsda/CmakeLearning_code/cmake_tools/build/install_manifest.txt


CPack Error: Error when generating package: cmake_tools

因为执行安装命令时会生成install_manifest.txt文件，这个文件此时是由root生成的，所以只有root用户可以访问，而执行cpack时也需要打开并覆写install_manifest.txt文件，直接执行cpack时除非是root用户，否则就会报错。对于普通用户解决方案就是使用sudo执行cpack

脚本模式¶

使用下面的代码即可执行脚本：

1

cmake -P 脚本文件

CMake脚本模式，不会生成构建产物，也不会生成中间过程。适合处理各种与构建系统无关的自动化任务，通过编写简洁的脚本文件，你可以实现环境检查、文件处理、部署打包等功能

例如前面提到的安装过程就使用到了脚本模式

调用外部命令¶

使用下面的代码即可调用外部命令：

1

cmake -E 命令

配置命令详细介绍¶

最低安装版本命令¶

在前面已经提到可以使用cmake_minimum_required配置最低要求版本以及需要配置的原因，本次对该命令进行进一步的补充。除了可以指定最低版本以外，还可以指定版本范围，写法如下：

1

cmake_minimum_required(VERSION 3.18...4.0)

需要注意的是，cmake_minimum_required的配置必须在顶级CMakeLists.txt中的最开始位置，甚至要在project配置之前调用

项目命令¶

项目命令即project命令，基本语法介绍如下：

1
2
3
4
5
6
7

project(<PROJECT-NAME> [<language-name>...])
project(<PROJECT-NAME>
        [VERSION <major>[.<minor>[.<patch>[.<tweak>]]]]
        [COMPAT_VERSION <major>[.<minor>[.<patch>[.<tweak>]]]]
        [DESCRIPTION <project-description-string>]
        [HOMEPAGE_URL <url-string>]
        [LANGUAGES <language-name>...])

根据官方介绍，project命令可以有两种写法：

1. 第一种写法（简单写法），项目名称和语言名称，其中语言名称可选
2. 第二种写法（完整写法），项目名称、项目版本号、兼容版本号、项目描述、项目主页URL和语言名称，其中除了项目名称以外，其余全部可选

在CMake中，如果执行了project命令，那么默认会设置下面的变量：

这些变量在后续的其他命令中可以直接通过${}进行引用，例如${PROJECT_NAME}

需要注意的是语言名称的值，指定时可以指定一门语言，也可以指定多门语言。如果不指定语言，那么默认就是C和C++，如果值为none或者写了LANGUAGES但是没有给值，那么表示不启用任何语言

根据官方文档的描述，LANGUAGES可以指定的语言有：C、CXX（即C++）、CSharp（即C#）、CUDA、OBJC（即Objective-C）、OBJCXX（即Objective-C++）、Fortran、HIP、ISPC、Swift、ASM、ASM_NASM、ASM_MARMASM、ASM_MASM和ASM-ATT

对于LANGUAGES，推荐的使用方法就是显式指定项目中所有使用到的语言，确保CMake可以正确查找编译器

安装命令¶

安装命令的作用可以理解为拷贝，基本用法此处不再赘述。根据官方文档的描述，install命令有如下几种写法：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

install(TARGETS <targets>... [EXPORT <export-name>]
        [RUNTIME DESTINATION <dir>]
        [LIBRARY DESTINATION <dir>]
        [ARCHIVE DESTINATION <dir>]
        [INCLUDES DESTINATION <dir>]
        [...])

install(FILES <files>... DESTINATION <dir>
        [PERMISSIONS <permissions>...]
        [CONFIGURATIONS <configs>...]
        [COMPONENT <component>]
        [...])

install(DIRECTORY <dirs>... DESTINATION <dir>
        [FILE_PERMISSIONS <permissions>...]
        [DIRECTORY_PERMISSIONS <permissions>...]
        [...])

install(EXPORT <export-name> DESTINATION <dir>
        [NAMESPACE <namespace>::]
        [FILE <filename>]
        [...])

其中的关键参数解释如下表所示：

在Linux中，CMAKE_INSTALL_PREFIX表示的就是/usr/local，在部分脚本中可以见到该路径，例如在cmake_install.cmake中可以看到该变量的设置：

1
2
3

if(NOT DEFINED CMAKE_INSTALL_PREFIX)
  set(CMAKE_INSTALL_PREFIX "/usr/local")
endif()

包含命令¶

包含命令即include，其作用是加载指定的脚本文件或者模块到当前CMakeLists.txt执行上下文中并运行。在官方文档的描述中，该命令的使用如下：

1

include(<file|module> [OPTIONAL] [RESULT_VARIABLE <var>] [NO_POLICY_SCOPE])

其中<file|module>表示的就是要运行的文件（一般会包含路径）或者模块名称。对于要查找的路径，如果是要运行的文件，include命令查找原则如下：

1. 如果是相对路径，那么相对于当前include命令所在的CMakeLists.txt文件开始查找
2. 如果是绝对路径，直接从根路径开始查找

如果是模块，那么查找原则为：首先在当前目录中查找，如果没有再到CMAKE_MODULE_PATH变量指定的目录中查找

对于包含到当前CMakeLists.txt的文件来说，会先执行include之前的代码，再在当前CMakeLists.txt中展开指定的文件并执行其中的内容。以下面的目录结构为例：

1
2
3
4
5

.
├── build
├── CMakeLists.txt
└── sub
    └── sub.cmake

其中CMakeLists.txt和sub.cmake脚本的内容分别如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

cmake_minimum_required(VERSION 3.18)

project(test_include)

message(STATUS "main cmake")
# 打印当前正在执行的源代码目录
message(STATUS, "当前源代码目录：" ${CMAKE_CURRENT_SOURCE_DIR})
# 打印正在执行的cmake脚本
message(STATUS "正在执行的cmake脚本：" ${CMAKE_CURRENT_LIST_FILE})
# 打印正在执行的cmake脚本的全目录
message(STATUS "正在执行的cmake脚本的全目录：" ${CMAKE_CURRENT_LIST_DIR})

# 包含子目录cmake脚本
include(./sub/sub.cmake)

1
2
3
4
5
6
7

message(STATUS "sub cmake")
# 打印当前正在执行的源代码目录
message(STATUS, "当前源代码目录：" ${CMAKE_CURRENT_SOURCE_DIR})
# 打印正在执行的cmake脚本
message(STATUS "正在执行的cmake脚本：" ${CMAKE_CURRENT_LIST_FILE})
# 打印正在执行的cmake脚本的全目录
message(STATUS "正在执行的cmake脚本的全目录：" ${CMAKE_CURRENT_LIST_DIR})

在build目录中运行构建命令，可以看到结果如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

-- The C compiler identification is GNU 13.3.0
-- The CXX compiler identification is GNU 13.3.0
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: /usr/bin/cc - skipped
-- Detecting C compile features
-- Detecting C compile features - done
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Check for working CXX compiler: /usr/bin/c++ - skipped
-- Detecting CXX compile features
-- Detecting CXX compile features - done
-- main cmake
STATUS,当前源代码目录：/home/epsda/CmakeLearning_code/test_include
-- 正在执行的cmake脚本：/home/epsda/CmakeLearning_code/test_include/CMakeLists.txt
-- 正在执行的cmake脚本的全目录：/home/epsda/CmakeLearning_code/test_include
-- sub cmake
STATUS,当前源代码目录：/home/epsda/CmakeLearning_code/test_include
-- 正在执行的cmake脚本：/home/epsda/CmakeLearning_code/test_include/sub/sub.cmake
-- 正在执行的cmake脚本的全目录：/home/epsda/CmakeLearning_code/test_include/sub
-- Configuring done (0.3s)
-- Generating done (0.0s)
-- Build files have been written to: /home/epsda/CmakeLearning_code/test_include/build

可以看到先执行了CMakeLists.txt文件中的打印，再执行sub.cmake中的打印，并且因为sub.cmake中的命令在CMakeLists.txt中展开，所以不论是CMakeLists.txt还是sub.cmake文件中的源代码目录打印均相同且均为test_include项目目录

添加可执行程序命令¶

根据官方文档的描述，add_executable命令使用方式如下：

1

add_executable(<name> <options>... <sources>...)

其中，name表示生成的目标名称，<sources>表示目标的来源文件。根据官方文档对目标生成的路径描述：默认情况下，可执行文件会生成在构建目录里，位置和源代码目录的结构是对应的

例如，假设当前项目根目录为project，项目源代码目录为src，项目构建目录为build，那么根据上面的描述，应该为：编译出来的程序会放在build文件夹里，而且build文件夹中的结构和源代码的文件夹结构是一样的，即：

• 源文件目录：project/src/
• 构建程序目录：project/build/src/

简单理解就是源代码的目录会被拷贝到构建目录中用于存放生成的目标文件
